INSTALLATION D’UN SYSTÈME PHOTOVOLTAÏQUE

Électrification de l’école de Nong Kham

33 enfants - 4 niveaux - 2 enseignants

© adv Laos décembre 2024
cliquez sur la carte pour l’agrandir

District de Phonxay - Province de Luang Prabang

52 familles - 270 habitants - Ethnie Khmu

Un village de montagne à 1 080 mètres d’altitude, sans électricité.

Une communauté Khmu pauvre et isolée à la saison des pluies.

Nong Kham, qui signifie « étang d’or » , est accessible depuis la route reliant Luang Prabang à Pak Nga (64 km), par une piste très étroite de 14 km qui s’arrête au village. L’école du village financée par ADV Laos ( VOIR ), avec réhabilitation du bloc sanitaire, a été construite entre septembre 2023 et juin 2024. Ce village est un «cul de sac». Pour E.D.L., Électricité du Laos, le retour sur investissement n’est pas rentable car le simple fait de relever les compteurs ne serait pas amorti… C’est la raison pour laquelle ADV Laos et Energy Assistance France ont décidé d’apporter un confort supplémentaire à ce beau village. L’occasion d’inaugurer l’école avec les officiels du service de l’éducation et du sport du district de Phonxay avec qui ADV Laos a un partenariat pendant 5 ans (2024 - 2028)
2024
Les origines du projet
Octobre 2024 - Une mission avec 4 étudiants Lao

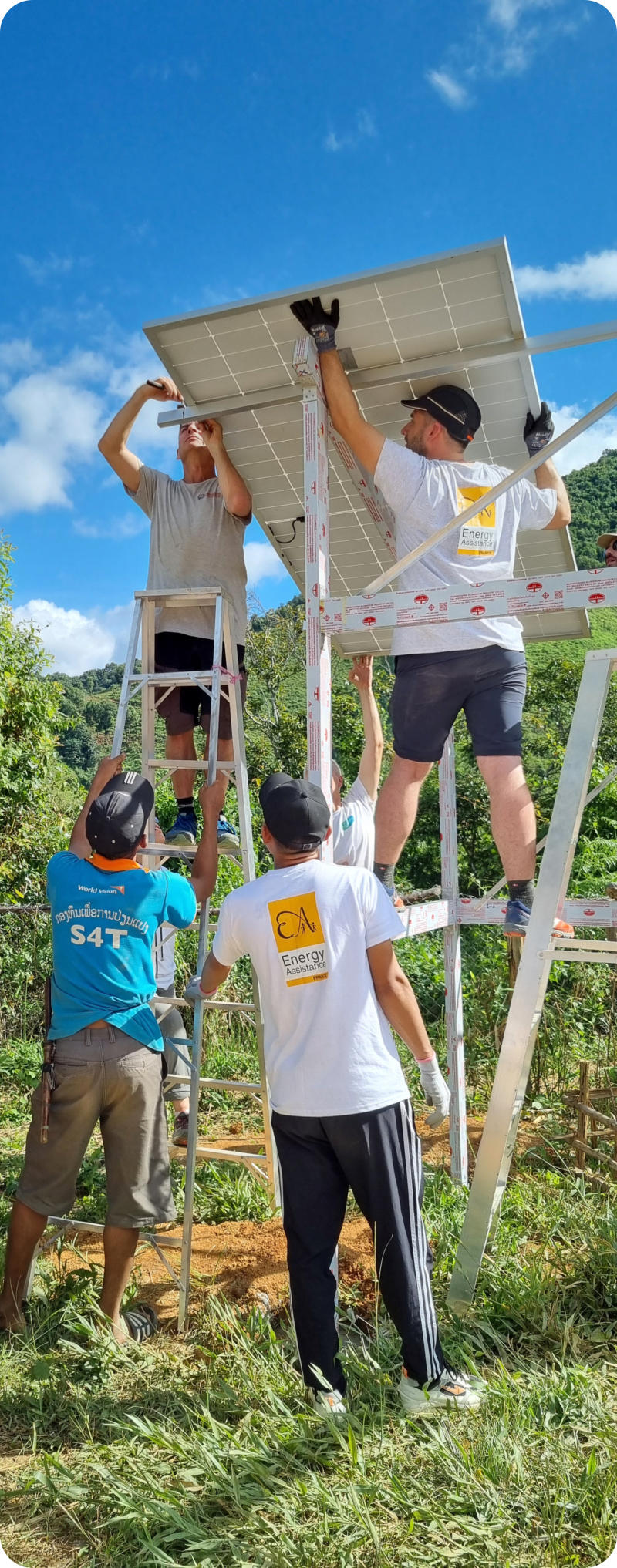

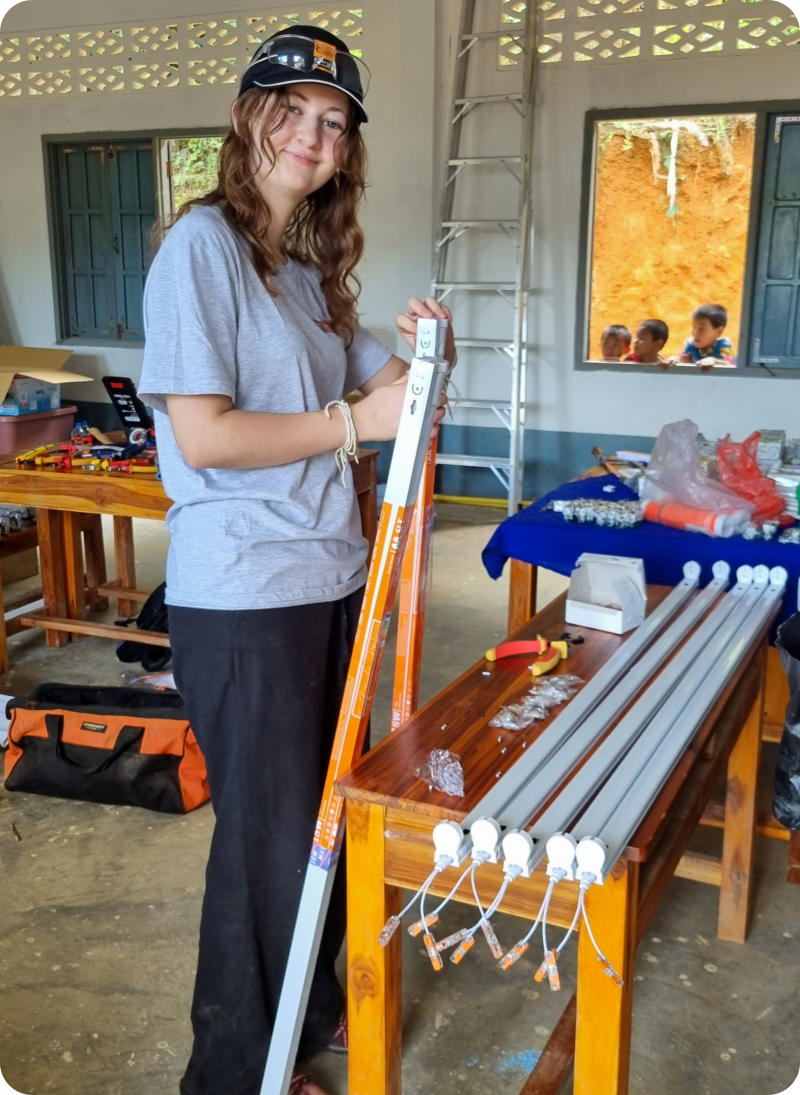

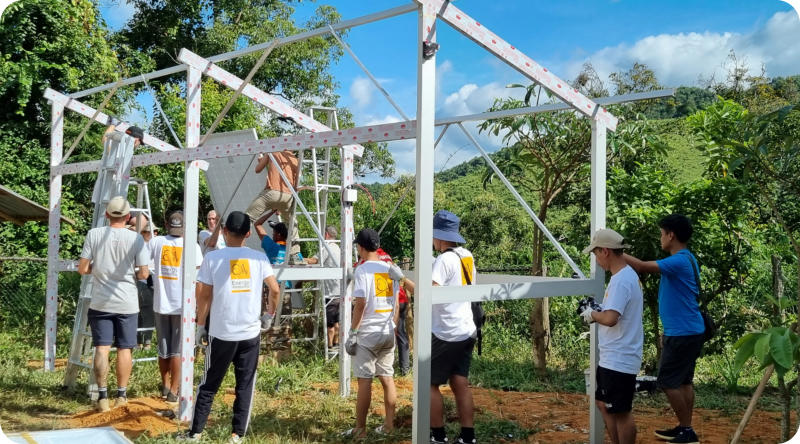

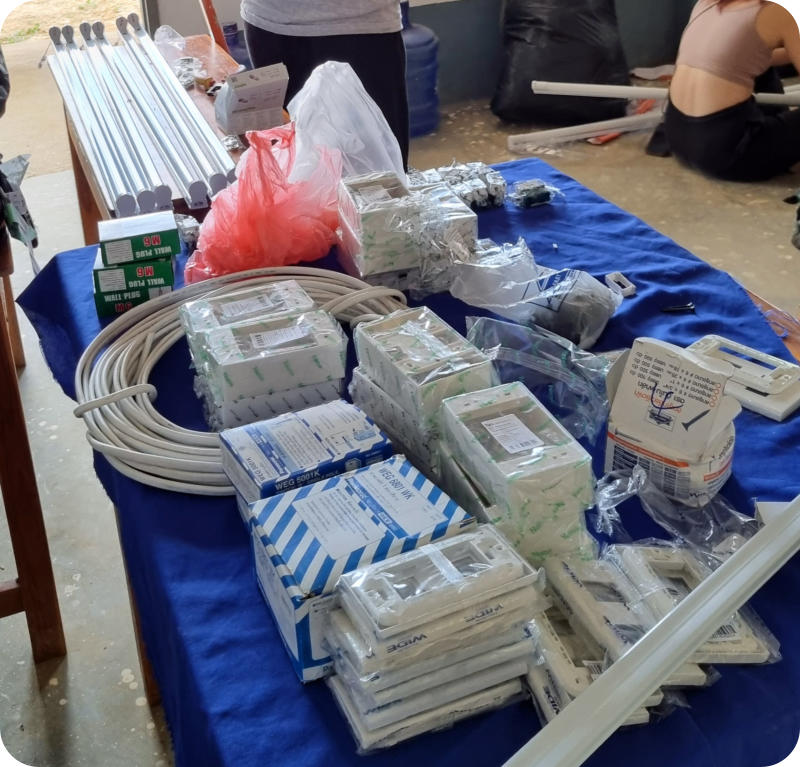

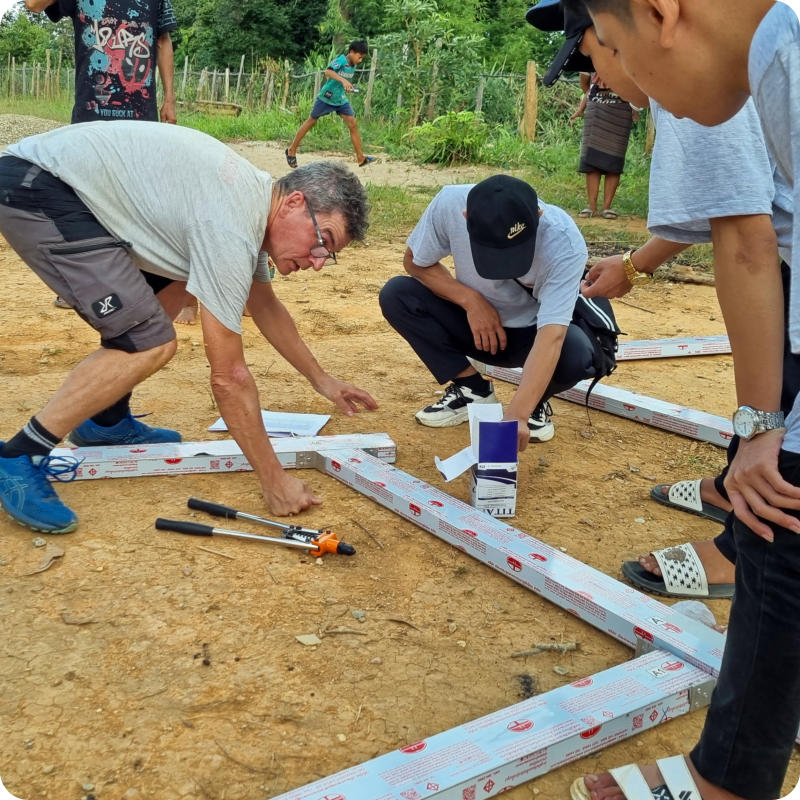

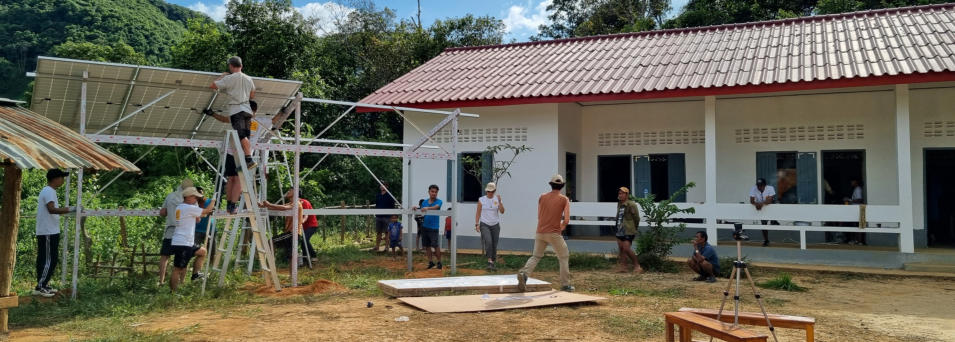

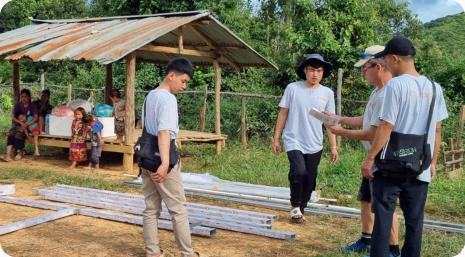

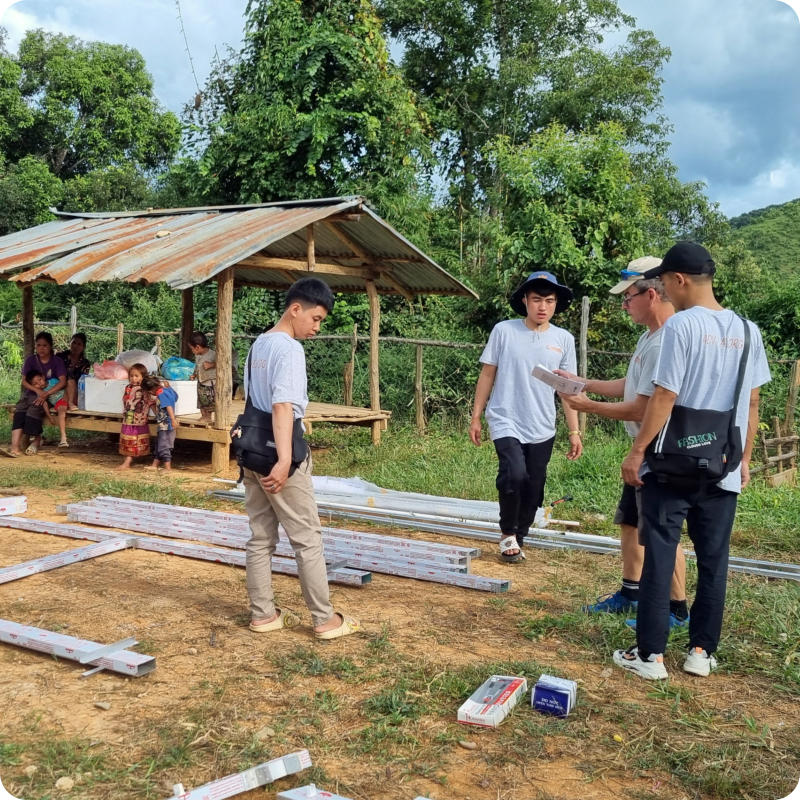

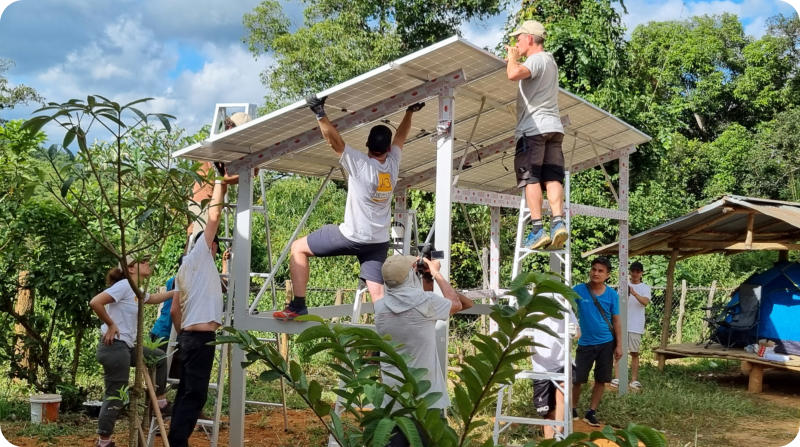

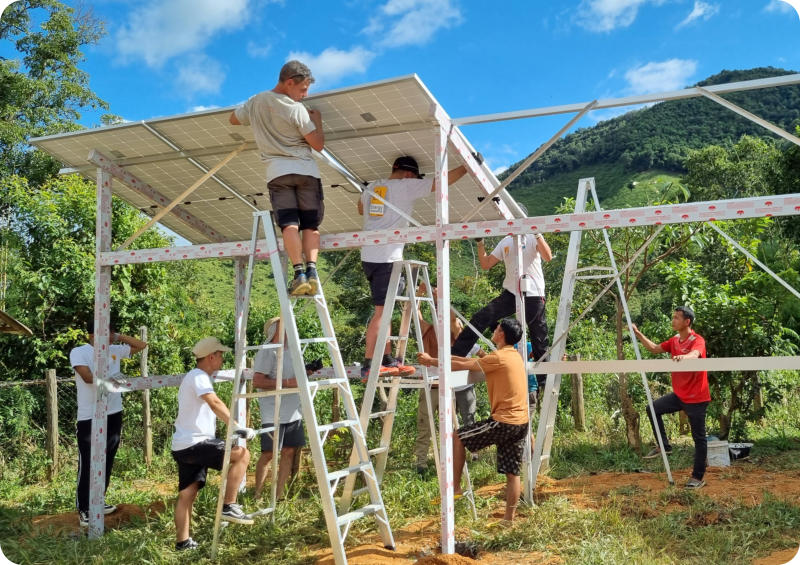

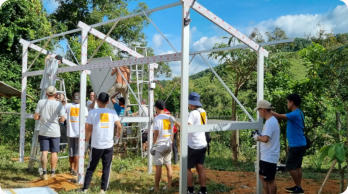

Sur ce chantier ADV Laos et Energy Assistance France ont souhaité associer quatre jeunes Lao de l’école technique de Nam Thouam (Province de Luang Prabang) dans le cadre de leur études pour leur apporter une formation en électricité photovoltaïque. Les tâches sont réparties en 3 équipes : une équipe assemble la structure qui recevra les panneaux photovoltaïques une seconde installe les interrupteurs, les goulottes et les néons à LED la troisième monte le système photovoltaïque et les armoires électriques dans la salle des professeurs.
cliquez sur une photo pour l’agrandir
Coût du matériel photovoltaïque 5 720 €

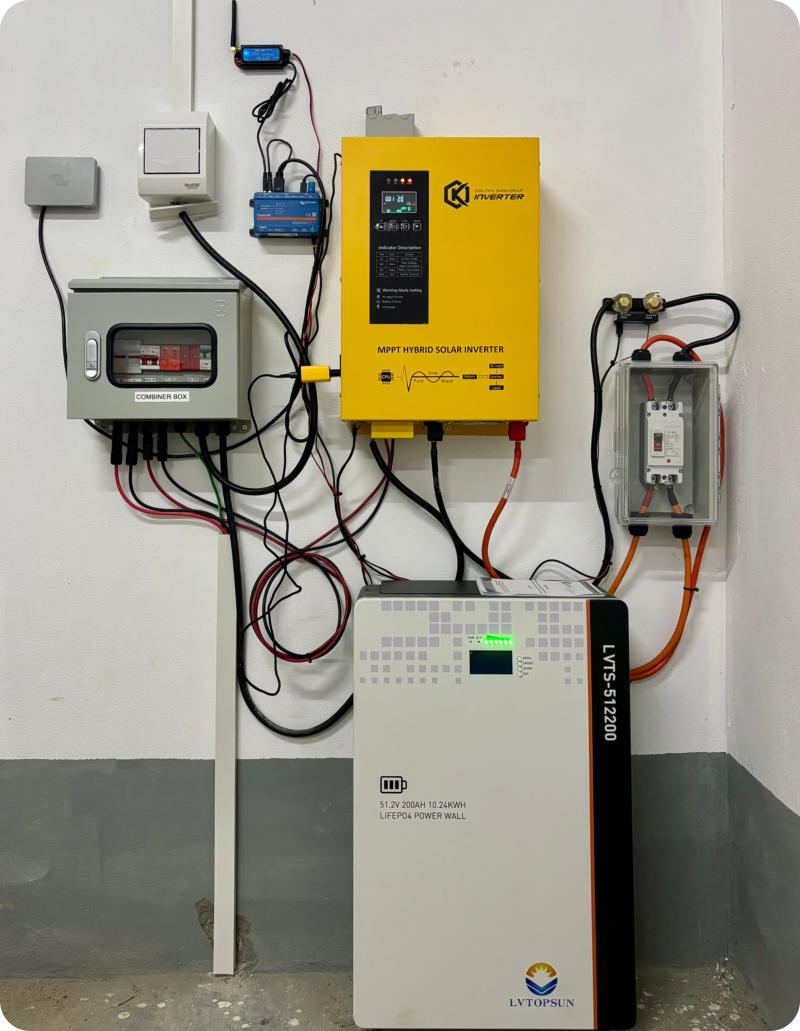

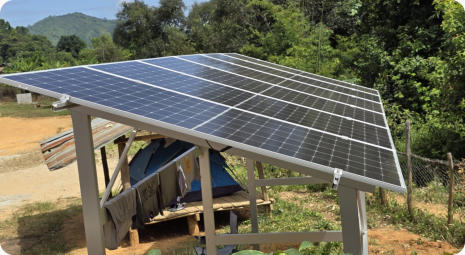

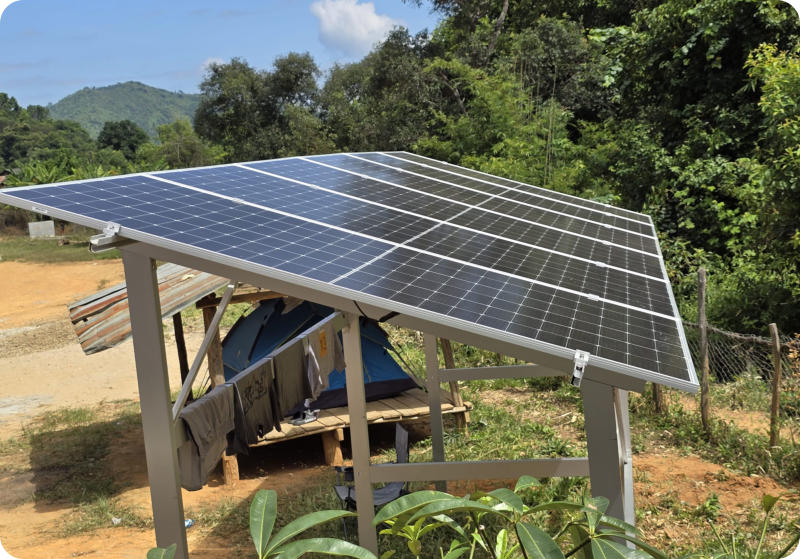

Panneaux solaires : 585Wp fabrication Allemagne, 144 cellules MMB mono, dimension 2278x1134x30mm, Vmp 45.25 V, Imp 12.93A garantie 15 ans produit matériel et exécution, 30 ans de puissance linéaire Structure de montage : profilés en aluminium pour 6 panneaux PV. Surface requise environ 6,8 m x 2,3 m, hauteur à la bordure inférieure environ 200 cm, à la bordure supérieure 250 cm au- dessus du sol, poteaux 40 cm dans le sol, inclinaison de 20 degrés Onduleur et batterie 48 volts : puissance nominale 2000VA/2000W, avec une tension de sortie 220V AC pour batterie au lithium 48 V. Module mural : LVTS-512200 200Ah 10,24 kWh, 51,2 V/200Ah, maintenance estimée pour une durée de vie 6000 cycles à 90 % (environ 16 ans) Disjoncteur 60A batterie : système DC/AC box avec isolateur PV et protecteur de surtension DC, disjoncteur CA et protecteur de surtension CA Matériel divers : câblage des panneaux solaires vers onduleur et batterie, connectique, tuyau PVC, tige de terre, etc.

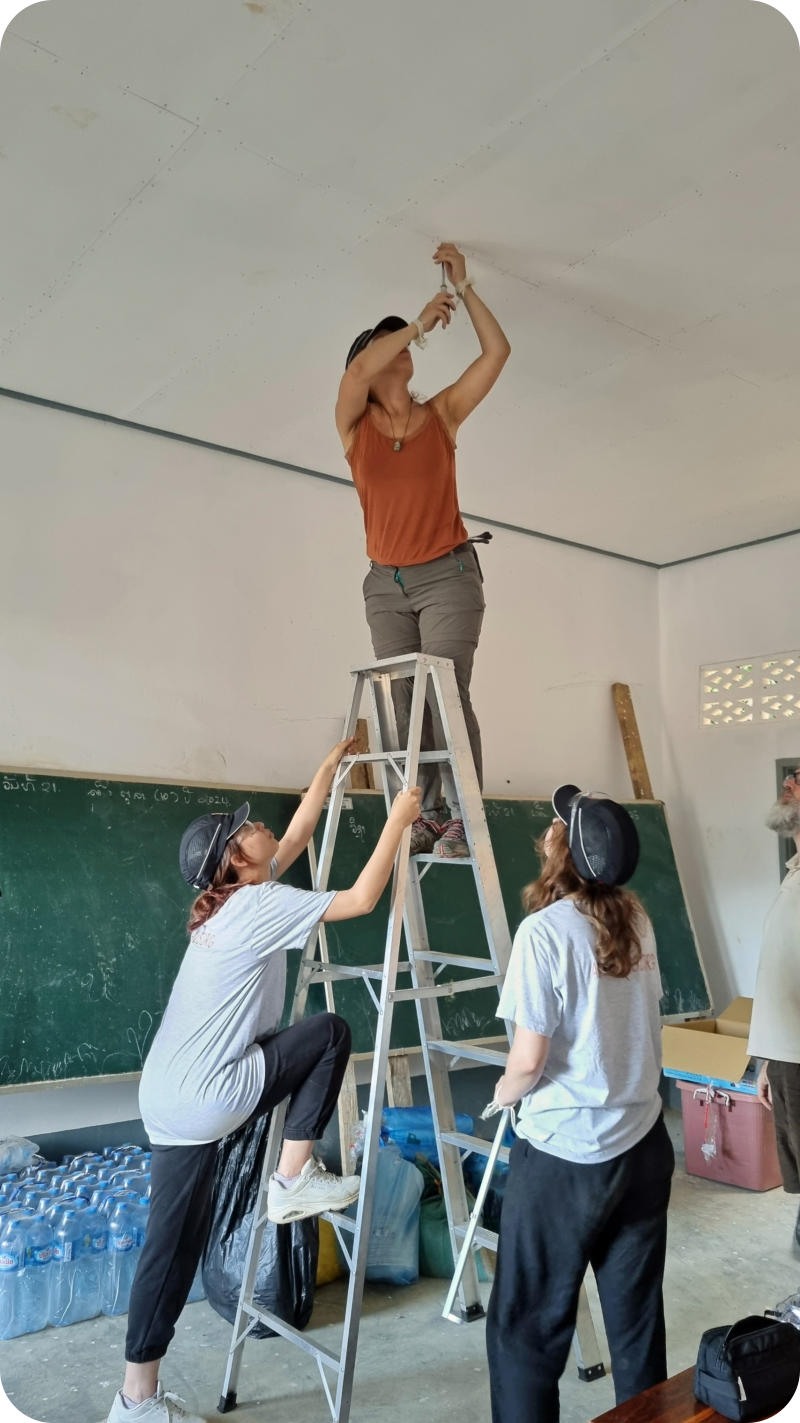

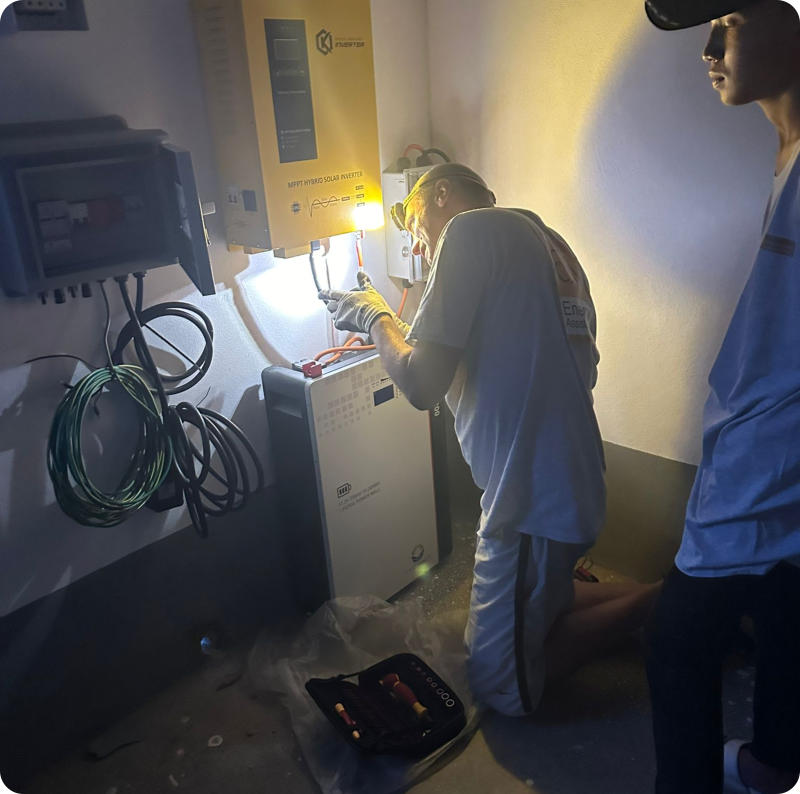

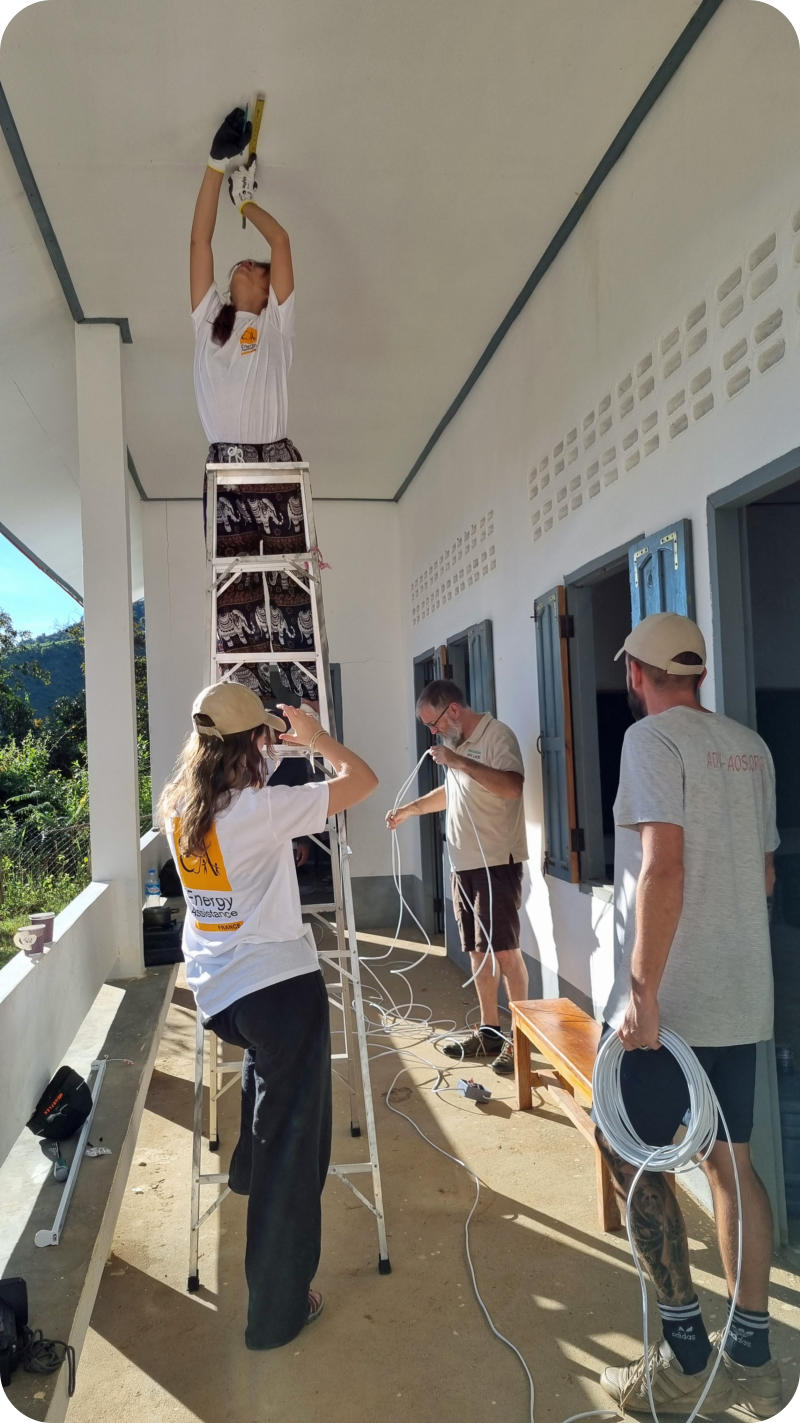

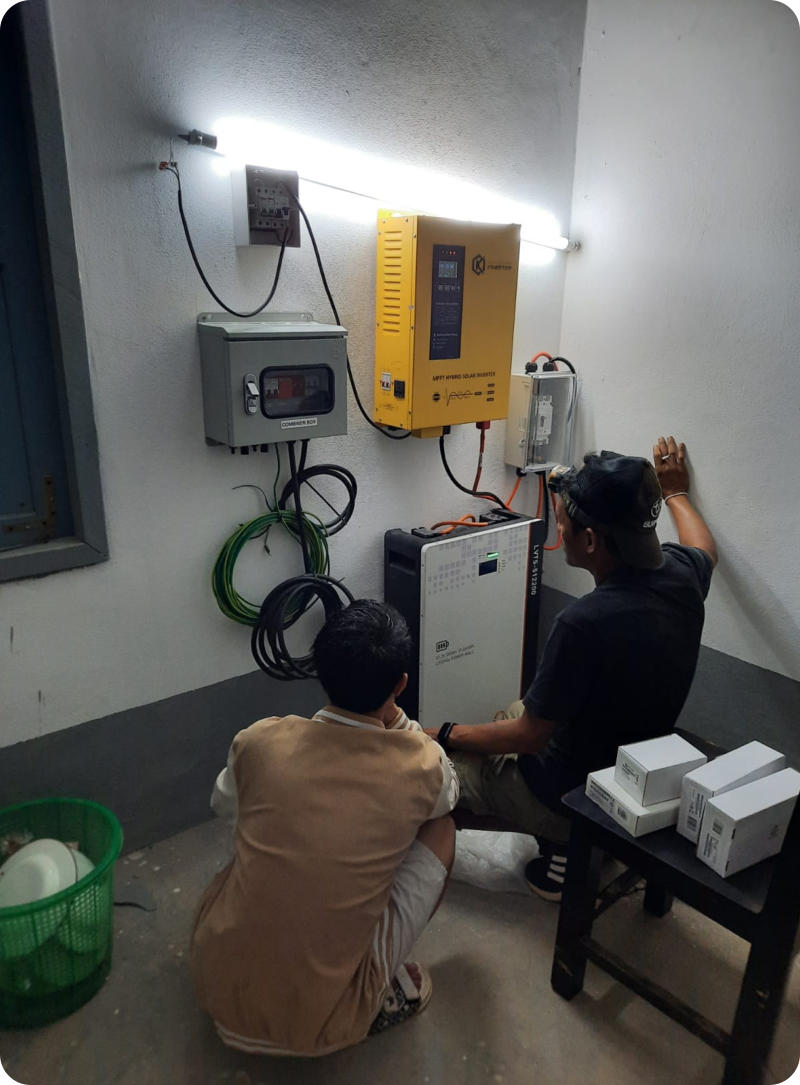

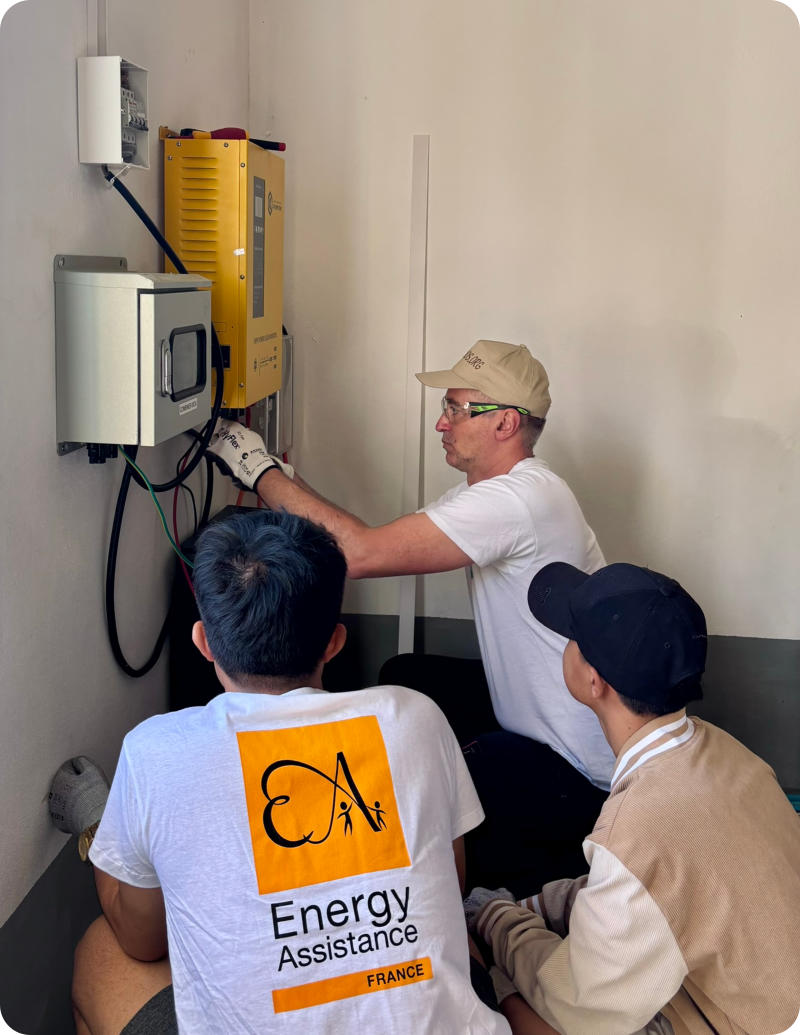

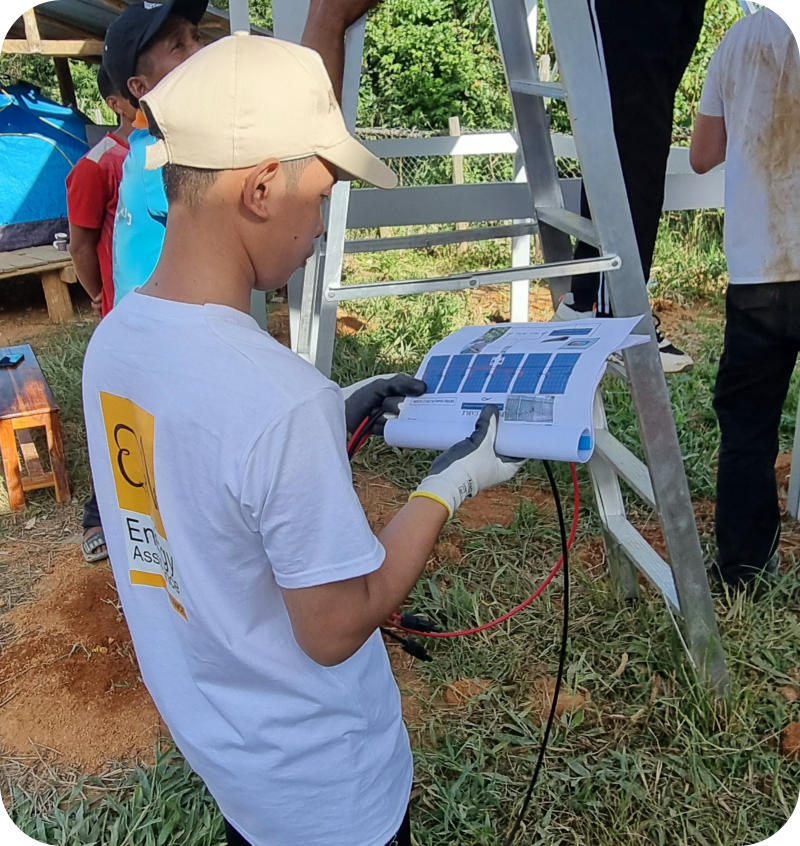

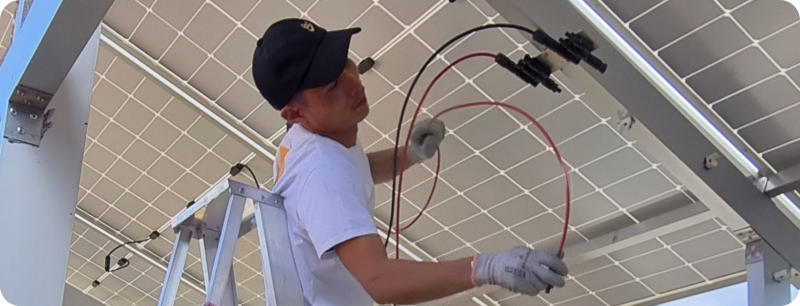

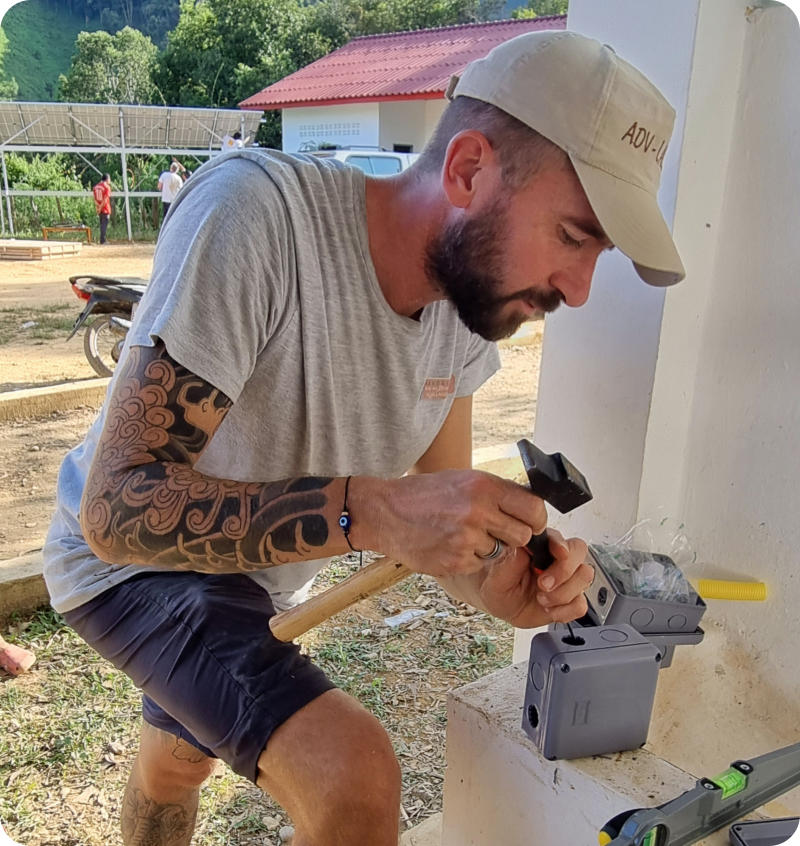

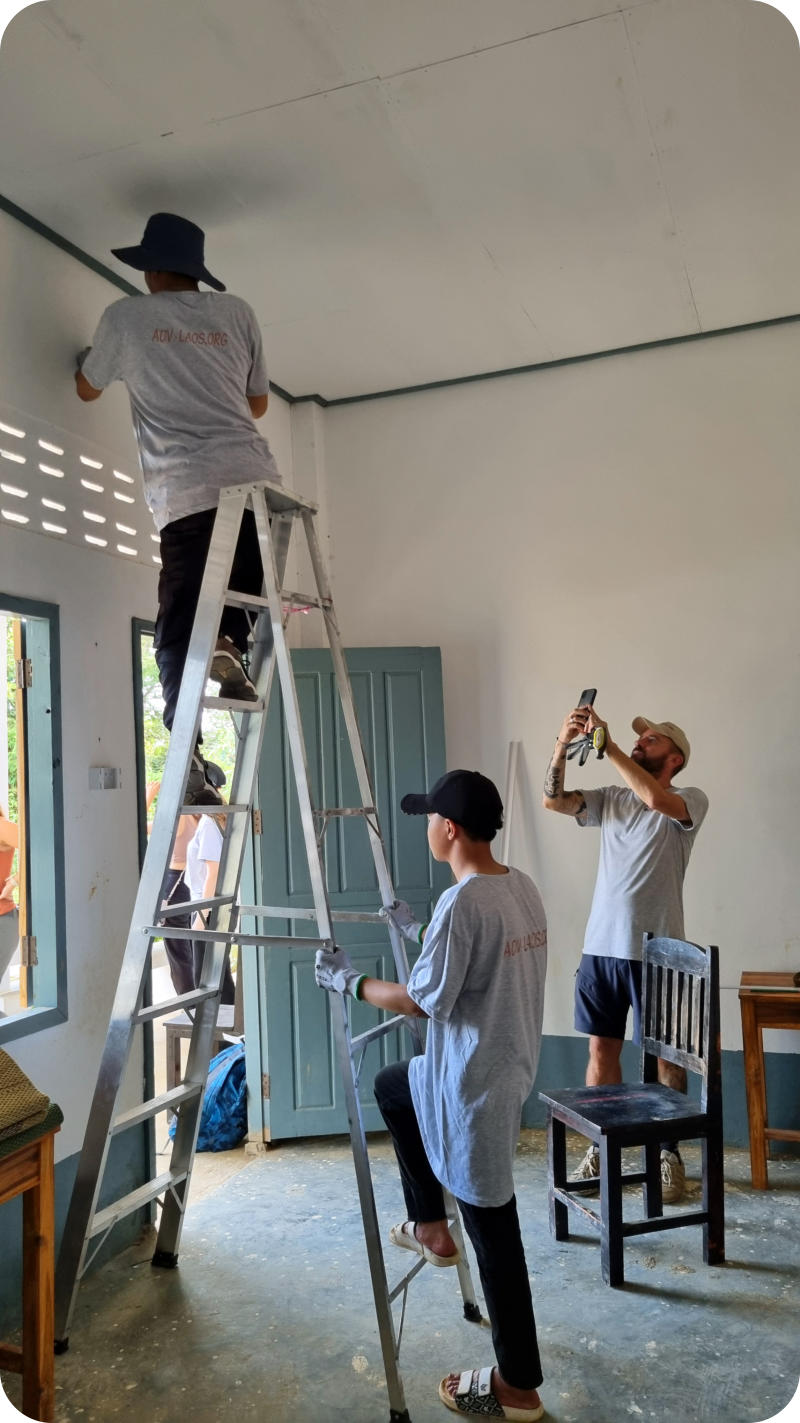

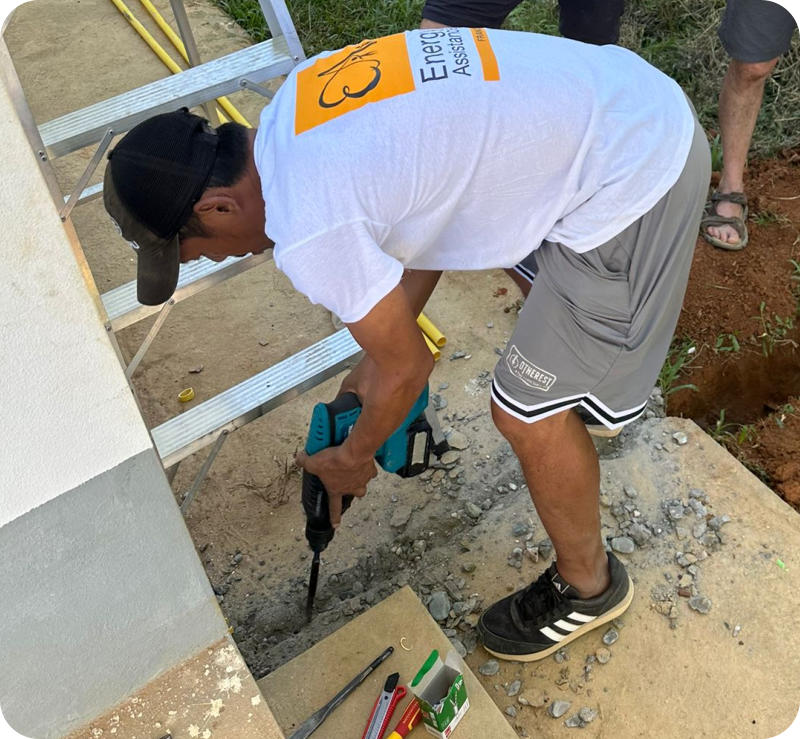

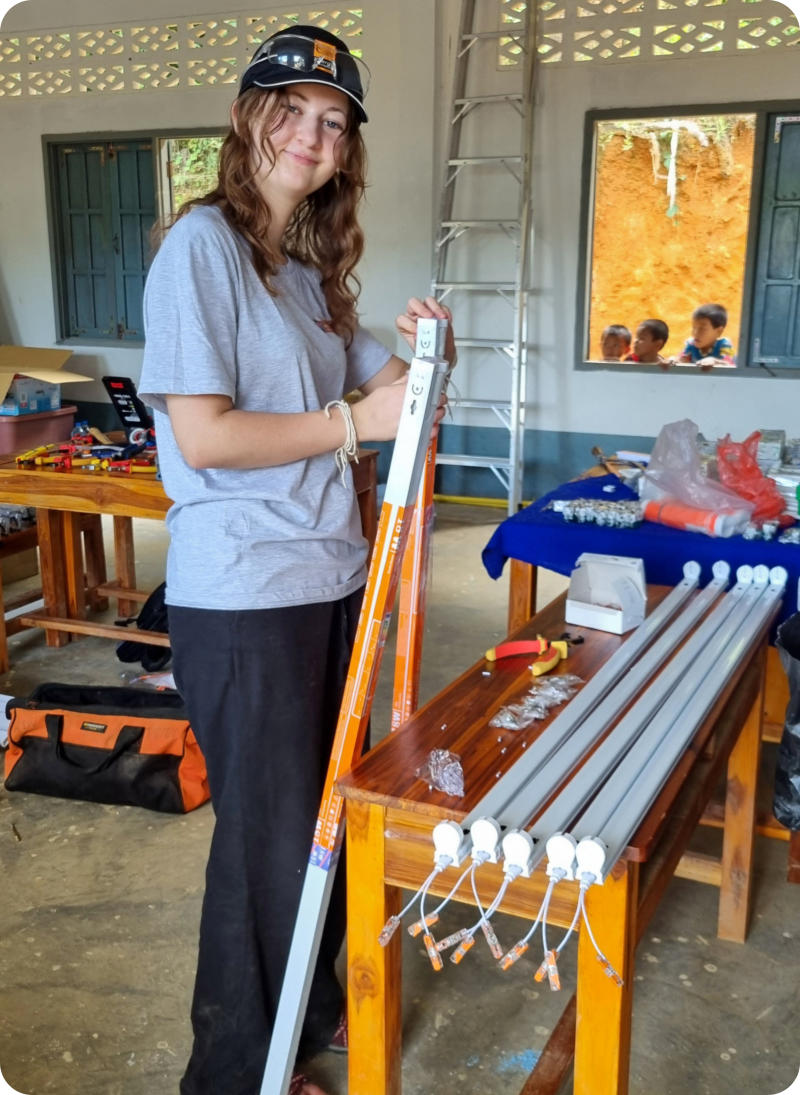

Câblage et montage des appareils
Fête d’inauguration et remerciements du service de l’éducation et du sport
Distribution de fournitures scolaires avant la fête d’inauguration
Les moments de convivialité avec les villageois
PARTAGER ÉNERGIE & SOLEIL AVEC LES VILLAGEOIS
ADV LAOS
Aide au Développement de Villages au Laos

Bienvenue sur le site de l’association

ÉLECTRIFICATION PHOTOVOLTAÏQUE
octobre 2024

52 familles - 270 habitants - Ethnie Khmu

Province de Luang Prabang - District de Phonxay

L’école de Nong Kham

33 enfants - 4 niveaux - 2 enseignants

Un village de montagne à 1 080 mètres d’altitude,

sans électricité. Une communauté Khmu pauvre

et isolée à la saison des pluies.

Les origines du projet
Une mission avec 4 étudiants Lao
Sur ce chantier ADV Laos et Energy Assistance France ont souhaité associer quatre jeunes Lao de l’école technique de Nam Thouam (Province de Luang Prabang) dans le cadre de leur études pour leur apporter une formation en électricité photovoltaïque. Les tâches sont réparties en 3 équipes : une équipe assemble la structure qui recevra les panneaux photovoltaïques une seconde installe les interrupteurs, les goulottes et les néons à LED la troisième monte le système photovoltaïque et les armoires électriques dans la salle des professeurs.
Coût du matériel photovoltaïque 5 720 €
Panneaux solaires : 585Wp fabrication Allemagne, 144 cellules MMB mono, dimension 2278x1134x30mm, Vmp 45.25 V, Imp 12.93A garantie 15 ans produit matériel et exécution, 30 ans de puissance linéaire Structure de montage : profilés en aluminium pour 6 panneaux PV. Surface requise environ 6,8 m x 2,3 m, hauteur à la bordure inférieure environ 200 cm, à la bordure supérieure 250 cm au-dessus du sol, poteaux 40 cm dans le sol, inclinaison de 20 degrés Onduleur et batterie 48 volts : puissance nominale 2000VA/2000W, avec une tension de sortie 220V AC pour batterie au lithium 48 V. Module mural : LVTS-512200 200Ah 10,24 kWh, 51,2 V/200Ah, maintenance estimée pour une durée de vie 6000 cycles à 90 % (environ 16 ans) Disjoncteur 60A batterie : système DC/AC box avec isolateur PV et protecteur de surtension DC, disjoncteur CA et protecteur de surtension CA Matériel divers : câblage des panneaux solaires vers onduleur et batterie, connectique, tuyau PVC, tige de terre, etc.
Fête d’inauguration de l’école
Nong Kham, qui signifie « étang d’or » , est accessible depuis la route reliant Luang Prabang à Pak Nga (64 km), par une piste très étroite de 14 km qui s’arrête au village. L’école du village financée par ADV Laos ( VOIR ), avec réhabilitation du bloc sanitaire, a été construite entre septembre 2023 et juin 2024. Ce village est un «cul de sac». Pour E.D.L., Électricité du Laos, le retour sur investissement n’est pas rentable car le simple fait de relever les compteurs ne serait pas amorti… C’est la raison pour laquelle ADV Laos et Energy Assistance France ont décidé d’apporter un confort supplémentaire à ce beau village. L’occasion d’inaugurer l’école avec les officiels du service de l’éducation et du sport du district de Phonxay avec qui ADV Laos a un partenariat pendant 5 ans (2024 - 2028)
