DES PANNEAUX SOLAIRES POUR UNE ÉCOLE DE MONTAGNE

Un partenariat renouvelé

Une belle aventure pour 9 lycéens

Un projet humanitaire et pédagogique

Électrification photovoltaïque de

l’école de Kok Niou, village du Nord Laos

Une demande locale
© adv Laos janvier 2023

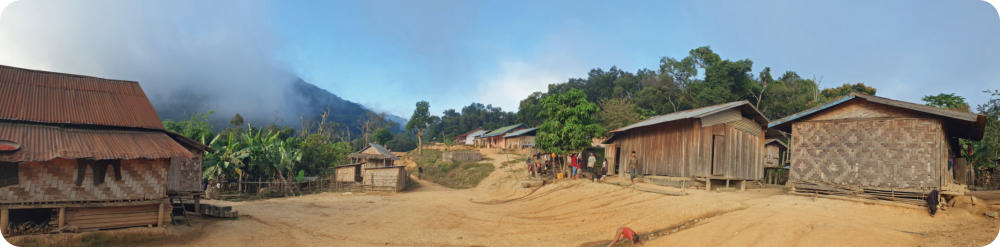

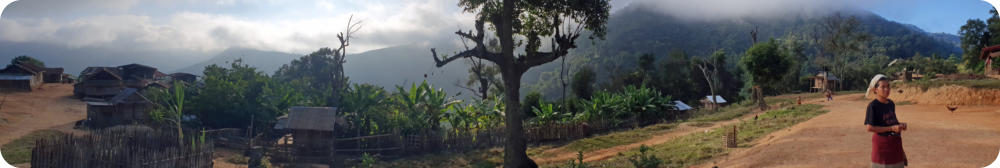

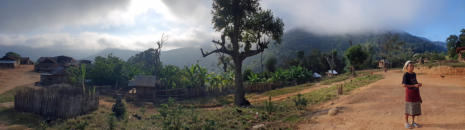

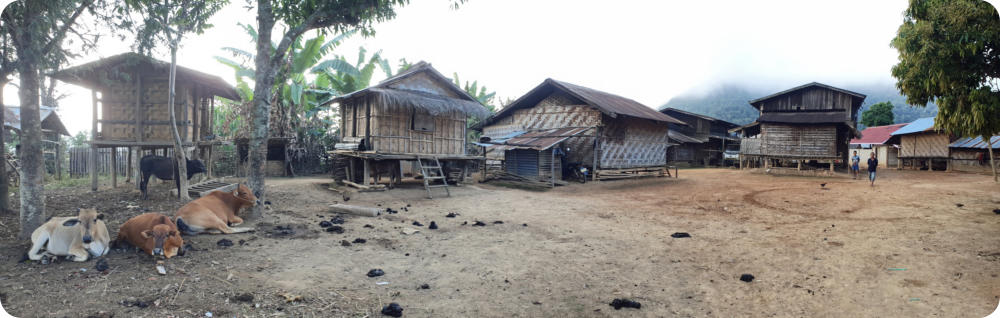

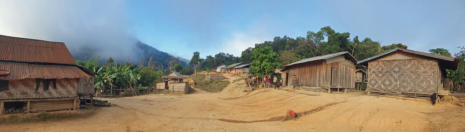

Kok Niou est un village isolé de montagne à 1100 mètres d’altitude, sans accès à l’électricité. Pour y accéder il faut d’abord faire 65 km entre Luang Prabang et Pak Nga (chef-lieu du district - altitude 435 m), sur une route bitumée qui « ressemble un peu à la surface de la lune », comme disent les locaux, puis ensuite 40 km , soit 2h00 de piste , depuis Pak Nga pour rejoindre Kok Niou, avec un col à 1630 m . Une vraie expédition , même à la saison sèche, tellement la première partie de la piste avec une pente entre 15 et 20% est piégeuse en raison d’ornières très profondes. Ly, notre correspondant au Nord Laos , basé à Luang Prabang, a été sollicité par « Toun », adjointe au bureau du chef de district de Phonxay, service des projets, pour l’électrification de l’école de Kok Niou, ayant eu connaissance d’une réalisation identique en 2017 dans le village du district de Pak Ou.
L’installation électrique et le matériel
Le porteur du projet et les acteurs de terrain
LOCALISATION du village : 19°47'35.98"N – 102°28'0.17"E
Obernai (67)

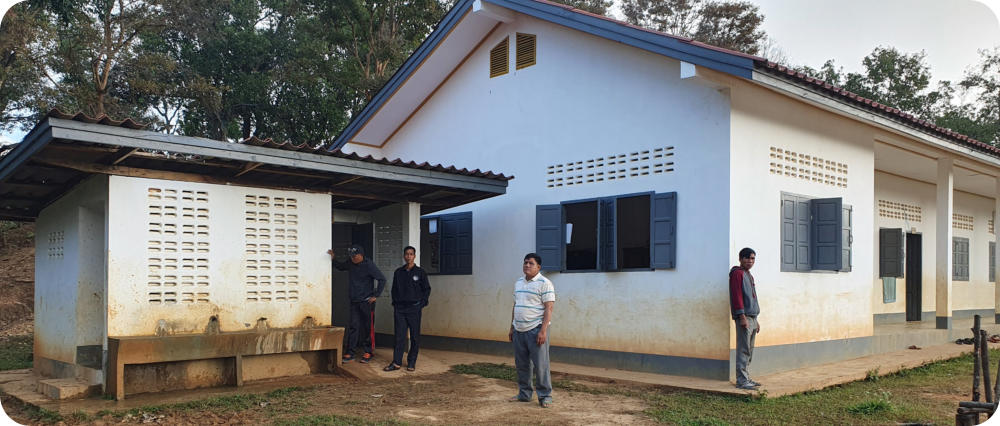

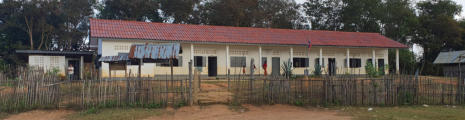

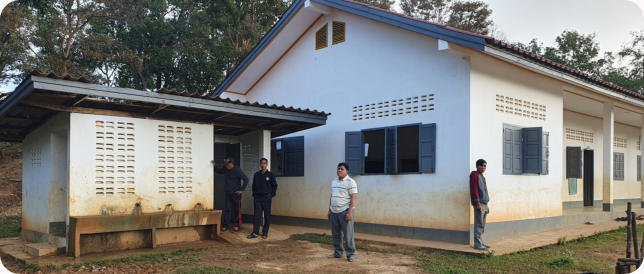

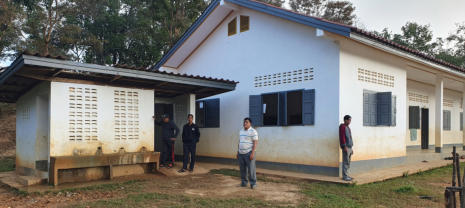

Construction du bâtiment par l’association
Projet Février 2023

District de Phonxay - Province de Luang Prabang - Ethnie Khmu

cliquez sur la carte pour l’agrandir
Du 2 février au 23 février 2023
Avec le soutien de
Le lycée des Métiers Paul-Émile Victor d’Obernai (67210) , porteur du projet, a déjà réalisé deux missions avec des lycéens : 1 . la première en 2017 : électrification de l’école primaire de Mok Chong au Nord Laos avec des panneaux photovoltaïques en partenariat avec Energy Assistance France et ADV Laos. 2 . la seconde en 2019 : électrification de l’école maternelle de Niang Phossi au Sud Laos. Les deux enseignants encadrants font partie de l’association ADV Laos. L’équipe qui interviendra dans le village sera composée de : 9 élèves, dont 2 filles, âgés de 16 à 18 ans, élèves de Terminale bac pro MEI (Maintenance des Équipements Industriels) 2 enseignants* de la filière professionnelle 2 membres d’ADV Laos*, dont Ly, correspondant local, coordonnateur du projet, chauffeur et cuisinier 3 techniciens* dont 2 d’Energy Assistance France et 1 du groupe Hager 3 personnes du service des projets et de l’énergie du district de Phonxay, dont 2 volontaires pour faire la cuisine avec Ly. * billets avion des adultes sur budget personnel

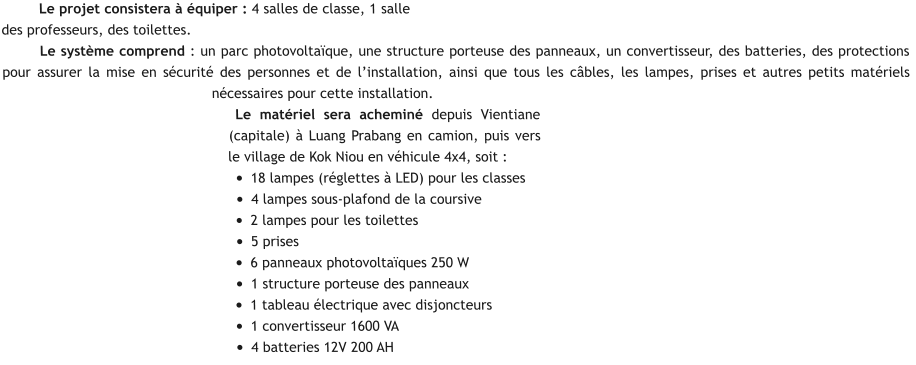

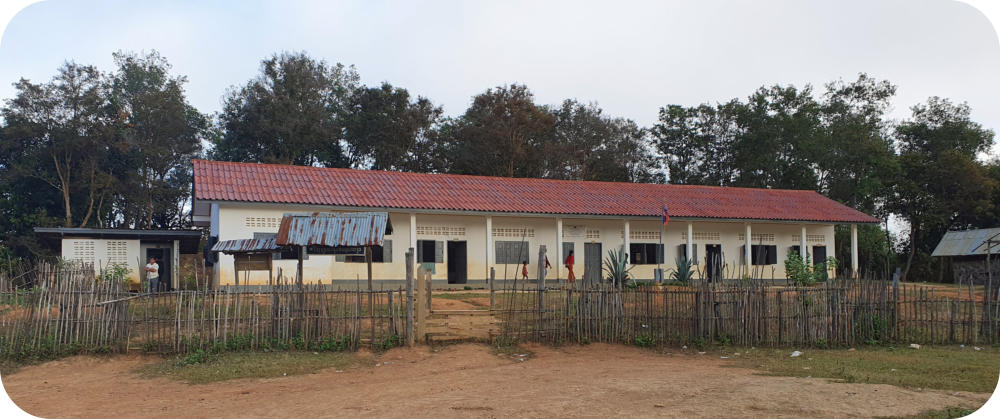

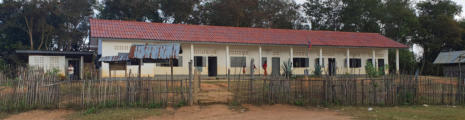

Le projet consistera à équiper : 4 salles de classe, 1 salle des professeurs, des toilettes. Le système comprend : un parc photovoltaïque, une structure porteuse des panneaux, un convertisseur, des batteries, des protections pour assurer la mise en sécurité des personnes et de l’installation, ainsi que tous les câbles, les lampes, prises et autres petits matériels nécessaires pour cette installation. Le matériel sera acheminé depuis Vientiane (capitale) à Luang Prabang en camion, puis vers le village de Kok Niou en véhicule 4x4, soit : •	18 lampes (réglettes à LED) pour les classes •	4 lampes sous-plafond de la coursive  •	2 lampes pour les toilettes •	5 prises •	6 panneaux photovoltaïques 250 W •	1 structure porteuse des panneaux •	1 tableau électrique avec disjoncteurs •	1 convertisseur 1600 VA •	4 batteries 12V 200 AH
Programme et activités prévues

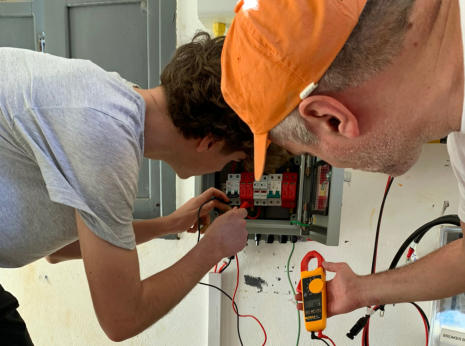

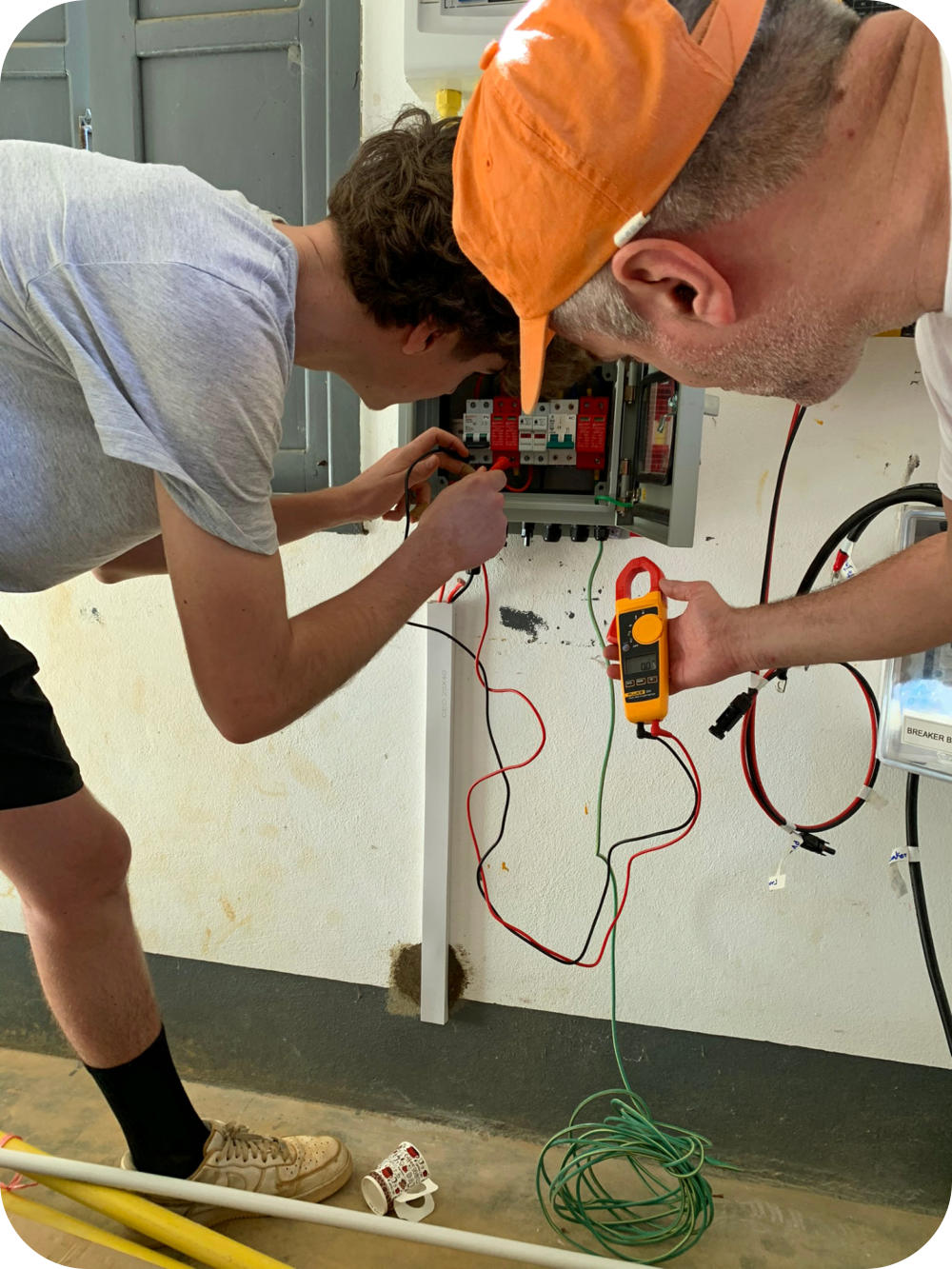

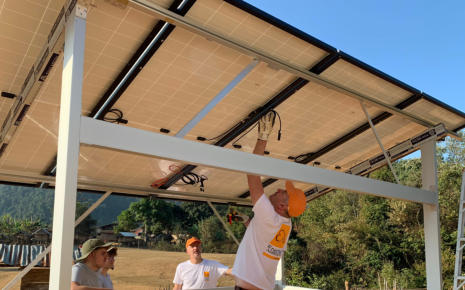

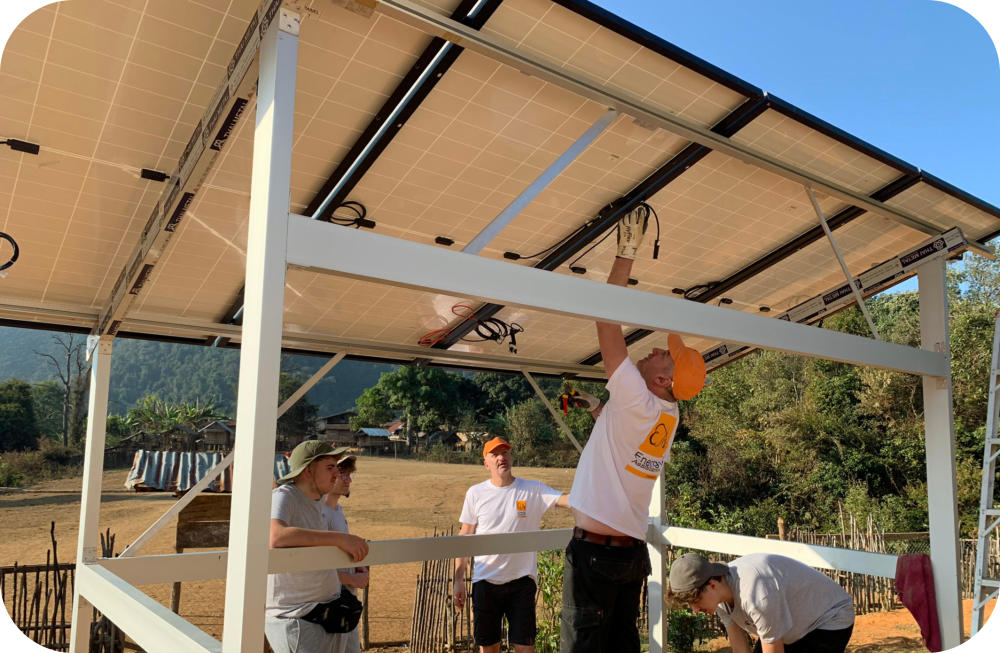

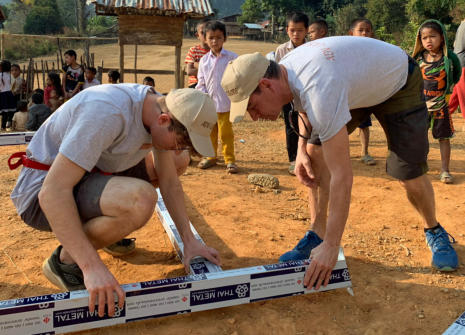

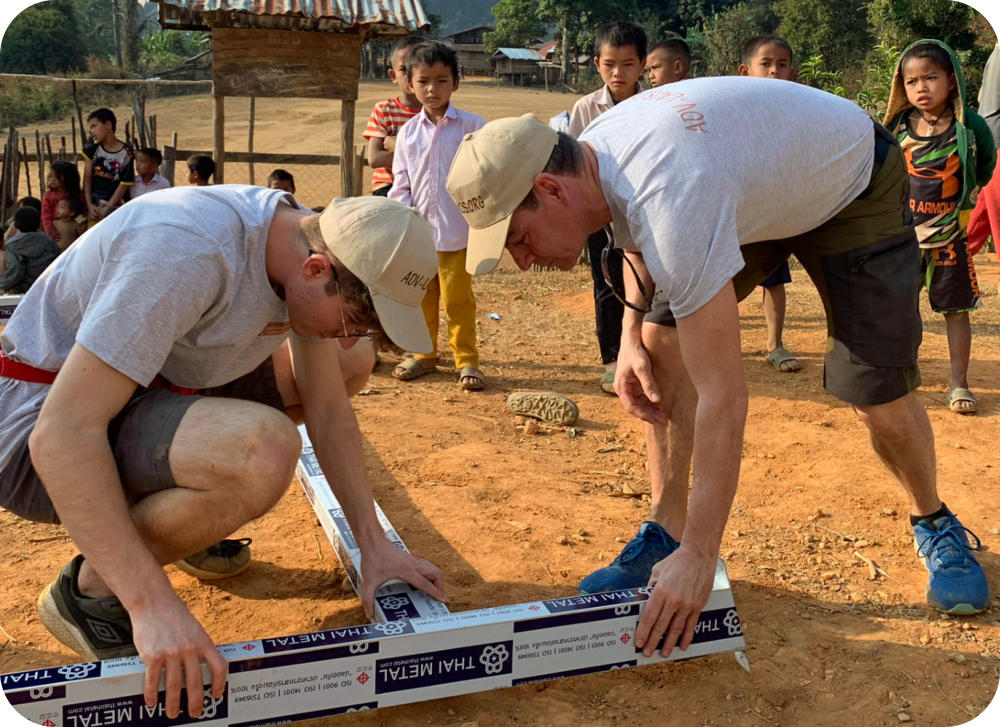

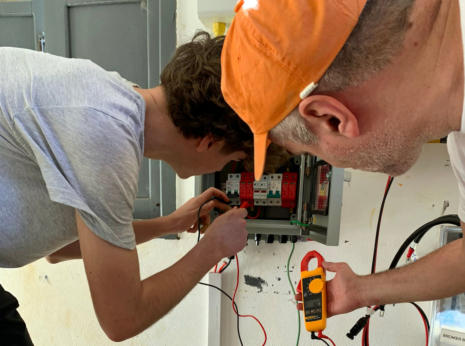

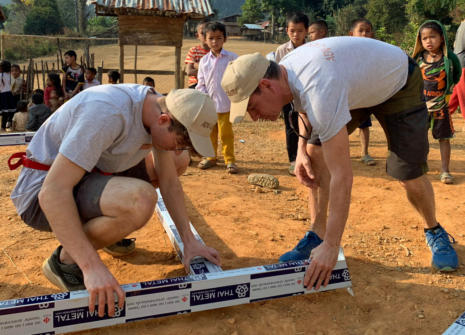

2 jours à Luang Prabang adaptation avec logement à la Sabaidee Guesthouse (base arrière) 1 journée pour le transfert de l’équipe et du matériel pour le village de Kok Niou Pose de la structure permettant la pose des panneaux photovoltaïques : creusement de fondations pour poteaux de la structure, réalisation de béton, mise en place de la structure Mise en place des panneaux photovoltaïques : pose et fixation des panneaux, réalisation de tranchées pour passage de goulottes, câblage des panneaux, raccordement des câbles au bâtiment Mise en place des coffrets électriques : installation du convertisseur, installation de l’armoire électrique, raccordement des panneaux photovoltaïques Mise en place des batteries : couplage des batteries en série (24VDC), raccordement des batteries au convertisseur Installation des goulottes et boîtes de dérivation : réalisation des mesures, traçages, perçages et fixations Mise en place des lampes, des interrupteurs et des prises : réalisation des mesures, traçages, perçages et fixations Réalisation du câblage : raccordement des lampes, raccordement des interrupteurs, raccordement des prises, raccordement à l’armoire électrique Réalisation des essais : contrôle du chargement des batteries, test de l’éclairage, contrôle de la présence de tension dans les prises Livraison de l’installation au Directeur de l’école : explication du fonctionnement de l’installation, règles à respecter, entretien à réaliser. La mission dans le village de Kok Niou prendra fin à la livraison du système d’éclairage
Le voyage
2 février : voyage en train de la gare d’Offenburg (Allemagne) pour la gare de Frankfort (Allemagne) 2 février : vols directs de Frankfort à Bangkok (Thaïlande) et de Bangkok à Luang Prabang (Laos) 3 et 4 février : séjour à Luang Prabang (nuitées à la Sabaidee Guest House) : conditionnement et achat du matériel électrique manquant 5 février en matinée : acheminement de 16 personnes (2 minibus + 1 véhicule 4x4) plus matériel (petit camion) de Luang Prabang à Pak Nga 5 février après-midi : acheminement de 19 personnes (4 véhicules 4x4) plus matériel (3 petits engins 4 roues motrices) de Pak Nga à Kok Niou 6 au 15 février : chantier électrification au village de Kok Niou avec nuitées au village 16 au 21 février : découverte de la région, de la culture et des traditions laotiennes 22 et 23 février : voyage retour : Luang-Prabang / Bangkok / Frankfort / Offenburg / domicile
Un financement par les participants, avec le soutien des partenaires, des donateurs particuliers et le bénéfice des organisations
Kok Niou
Pak Nga
Cliquez pour agrandir
M. le Maire & Toun
Repas du club de Badminton de Griesheim-près-Molsheim le 11 novembre 2022
Repas au Lycée des Métiers d’Obernai le 19 novembre 2022
cliquez sur une photo pour l’agrandir
